監獄鋼網墻之梅花刺隔離網的設計理念概述

添加時間：2022-08-04 點擊量：

梅花刺網又叫沖壓刺隔離網、太陽花刺片隔離網,行業內簡稱梅花刺網。其特點為堅固牢靠、防止攀爬等。梅花刺隔離網一般用于監

獄大門,探監門,人員通道兩邊的隔離網,由于其成本造價高,所以還沒有廣泛替代焊接式隔離網。梅花刺片防逃網整體熱鍍鋅居多,也

可噴涂、過塑。顏色多用草綠色和灰色。梅花刺片防爬網-般采用整體熱鍍鋅處理,可做霧化試驗(附檢測報告) , 隔離網整體鍍鋅在內陸自然環境下,鋅層要求使用不低于十年。

梅花剌片隔離網的刺片直徑規格設計 :

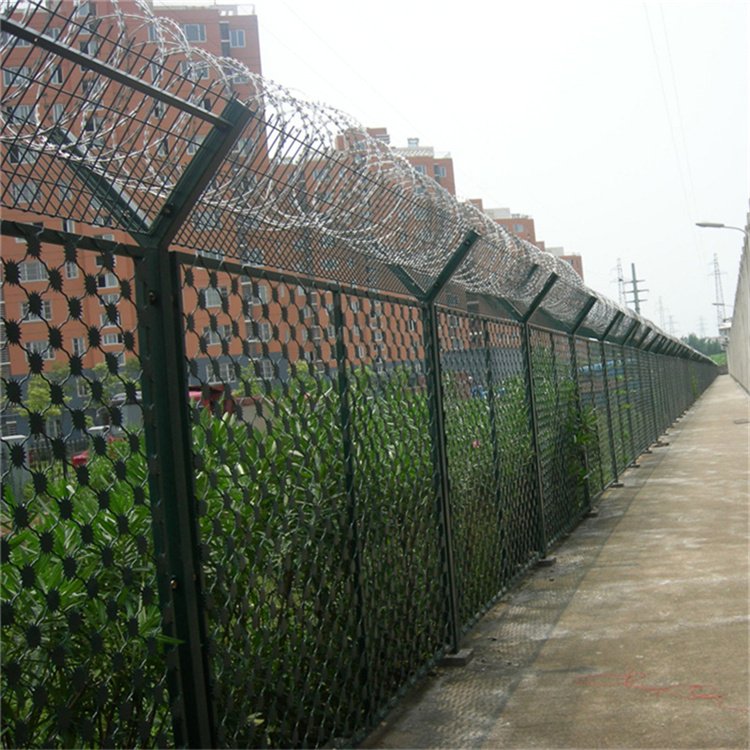

梅花型刺片隔離網,我們經常在監獄看到,南方很多監獄內墻都是用的這種。我們北方很多是AB大門的通道使用這種梅花刺片隔離

網,防攀爬防爆效果非常好,適合在這些特殊場合使用。

梅花刺片隔離網的刀刺網片直徑規格。也刀刺網片,刀刺網片直徑一般是7 .2公分和7.5公分,特殊的可以出8公分的。選擇這個網孔尺寸的原因是因?yàn)榫W(wǎng)孔的比例,梅花刺片隔離網的網孔常用都是10公分,刺片是焊接在網孔和網孔的連接處,這樣就把刀刺網片一分為二,每邊留3.75公分, 一次焊接后,相當于10公分這個直線要去掉兩個3.75公分,還剩下3公分留空。一整片梅花剌片隔離網焊接成型以后,每個網孔里面的留孔尺寸為3公分,即滿足通透金屬隔離網的要求,又實現防攀爬的目的。

1、梅花刺防沖隔離網為單層梅花刺片網，直徑不小于7. 5cm,刺片厚1. 5mm,采用Q235低碳鋼板沖壓成型。

2、網片為菱形網孔，網格尺寸: 120m*11m(高寬)，網絲直徑8mm,采用S195線材高壓焊接，每一個悍點附焊梅花刺一個。

3、立柱采用Q235鋼管，規格:直徑114圓管，壁厚4mm;立柱頂部直接焊接外徑140 mm、厚度6m法蘭盤方式;預留四只直徑16mm絲孔，與電網支架末端法蘭盤相對應。立柱法蘭盤和支架法蘭盤分別整體熱鍍鋅處理。立柱高4.5米,間距3米,立柱頂端全部做防水處理。每根立柱與法蘭盤連接處(與隔離網垂直兩面)悍接100mm*80mm*5m四個三角支撐,大門兩側的立柱支撐筋骨直角邊長為1 20mm*100mmo

4、單網幅度為300m*4500m,使用邊框?yàn)?0*50*5mm角鋼和40*3mm扁鐵,將網絲、角鋼、扁鐵焊為一體;邊框與立柱采用螺栓固定邊耳式連接,邊耳均為60+60*6mm扁鐵,邊耳螺孔可調，調節距離不小于20mm;邊耳固定螺栓為直徑14mm*50mm全絲熱鍍鋅安全螺栓、螺母,

每片網單邊連接點為8個以上。

5、隔離網、立柱要求整體熱鍍鋅，上鋅量不低于300克,可做霧化試驗(附檢測報告) ,隔離網整體鍍鋅在內陸自然環境下，鋅層要求使用不低于10年。

6、刀刺網BTO-22刀型,刺圈直徑600m,芯絲直徑2. 5nn304不銹鋼絲,排列密度不小于10圈/每米，相鄰每圈間距不大于15cm,刀片為304不銹鋼板沖壓的尖銳菱形,刀長21mm、寬15mm,厚0.5mm,扎絲用1. 2m304不銹鋼絲，固定拉絲采用8號鍍鋅鐵絲。
